南山半導體今天給大家來介紹下S1D13506，帶有外部VRAM的LCD控制器S1D13506此系列熱銷的型號是S1D13506F00A200，S1D13506的LCD控制器為各種大小面板提供支持，外部存儲器選項允許根據目標應用程序來定制存儲器大小，S1D13506這種外接顯存的顯示控制器，產品最適合用于OA或FA設備操作面板以及某些汽車（車載）設備的顯示控制。S1D13506主要有以下幾點優勢：1.在16bpp下達到800×600像素的分辨率。2.較低的功耗和極低的工作電壓，可以滿足移動多媒體、手持設備的圖像控制。3支持TFTiD－TFT顯示，在18bitTFT下有64K真彩色。4.支持NTSC和PAL兩種TV輸出方式；支持位塊傳輸。S1D13506的內部結構如下圖：

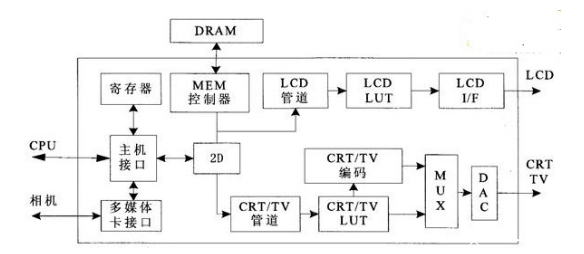

從圖中可以看出，S1D13506的內部結構主要圍繞2D圖像驅動模塊組成，對上層微處理器有主機接口模塊負責和CPU的接口，同時有多媒體卡接口負責和數碼相機的接口，為了加快圖像處理的速度，2D模塊還帶有MEM控制器，通過該控制器可以外接DRAM，增大顯存空間。S1D13506內置了RAMDAC硬件X-Y軸轉置2維加速器，114個寄存器來配置各種顯示模式，較低的功耗和低工作電壓可以滿足各種手持設備的圖象控制。基于S1D13506的這些有利的優勢，使它在大規模LCD的控制方面是個不錯的選擇。 由于S1D13506其方便的通用類型總線接口及可支持全類型LCD及支持800*600*16bpp的LCD的特性，使得LCD控制器S1D13506的應用范圍十分廣泛。可應用于包括公共事業、醫院、學校、金融服務、物流、制造業、服務業、工業自動化等很多領域，控制不同類型的LCD顯示屏。作為愛普生晶振在中國大陸地區選擇的兩家國內樣品倉庫之一，南山電子現擁有近千種現貨庫存，第一時間為客戶提供小批量樣品快速發貨服務，除了提供S1D13506現貨，還供應其他各種型號時鐘芯片，專用集成電路芯片，愛普生MCU芯片，汽車接口IC，LCD驅動器等現貨，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
